Pour câbler un moteur de volet roulant à un interrupteur, on raccorde les deux fils de commande (montée et descente) sur les bornes de sortie de l’inverseur, le neutre et la terre au moteur, et la phase sur la borne centrale de l’interrupteur. Un moteur radio, lui, se branche en direct sur l’alimentation. Voici le schéma, les étapes et les règles de sécurité.
À retenir
- Moteur filaire = 4 fils (montée, descente, neutre, terre) ; moteur radio = 3 fils (phase, neutre, terre).
- La phase transite par l’interrupteur ; le neutre et la terre vont directement au moteur.
- Norme NF C 15-100 : circuit dédié obligatoire, section 1,5 mm².
- Coupez toujours le disjoncteur et vérifiez l’absence de tension avant d’intervenir.
Sommaire
Combien de fils compte un moteur de volet roulant ?
Un moteur filaire se raccorde avec 4 fils : deux fils de commande (montée et descente), un neutre et une terre. La phase arrive du tableau et passe par l’interrupteur. C’est ce qui explique le nombre de fils côté moteur.
Un moteur radio n’utilise que 3 fils : phase, neutre et terre. La commande passe par une télécommande, sans fil de montée ou de descente à câbler. Le moteur reçoit l’ordre par ondes radio, pas par un interrupteur mural.
Cette distinction change tout le câblage. Sur un moteur filaire, l’interrupteur pilote physiquement le sens de rotation. Sur un moteur radio, l’alimentation reste permanente et seul le point de commande est sans fil.
Le moteur radio est souvent plus simple à installer que le filaire, car il se raccorde directement à l’alimentation. Il est fréquemment choisi en rénovation, quand tirer une ligne vers un interrupteur mural serait compliqué. Pour comprendre le montage complet d’un moteur neuf, notre guide sur la motorisation d’un volet roulant détaille chaque étape.
Comment lire le code couleur des fils ?
En général, le fil bleu est le neutre et le vert-jaune la terre. Les fils marron et noir servent à la commande, c’est-à-dire à la montée et à la descente du volet. Ces couleurs restent une convention.
Attention : le code couleur peut varier selon les marques. Vérifiez toujours la notice de votre moteur avant de câbler. Un fabricant peut inverser marron et noir, ou utiliser d’autres teintes pour les fils de commande.
Concrètement, retenez trois repères simples. Le bleu ne se touche pas côté commande : c’est le neutre. Le vert-jaune est la terre, elle est obligatoire. Les deux fils restants sont les commandes, à raccorder sur l’interrupteur.
Conseil de pro
Avant de couper ou dénuder quoi que ce soit, photographiez le câblage d’origine et repérez chaque fil avec un petit ruban. En cas de doute, la notice du moteur prime toujours sur le code couleur usuel.
Comment câbler un moteur filaire à un interrupteur ?
L’interrupteur d’un volet roulant est un inverseur unipolaire. Ce mécanisme empêche d’envoyer l’ordre de montée et de descente en même temps. La phase se raccorde sur la borne centrale, et les deux fils de commande sur les bornes de sortie repérées par des flèches.

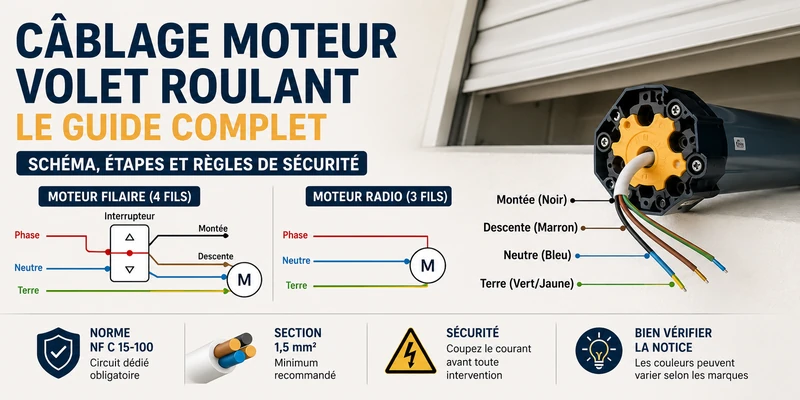

Voici le schéma de principe du câblage 4 fils.
Attention
Coupez le disjoncteur dédié et vérifiez l’absence de tension avant de toucher le moindre fil. Ne vous fiez jamais au seul interrupteur pour couper le courant.
Le raccordement suit un ordre logique. Respectez-le pour éviter les erreurs.
- Coupez le disjoncteur dédié et vérifiez l’absence de tension avec un multimètre.
- Raccordez la phase venue du tableau sur la borne centrale de l’inverseur.
- Branchez les deux fils de commande du moteur (montée et descente) sur les bornes de sortie fléchées.
- Reliez le neutre (fil bleu) directement au moteur du volet.
- Raccordez la terre (vert-jaune) du moteur à la terre du tableau.
- Contrôlez l’absence de court-circuit à l’ohmmètre, puis remettez le courant et testez le sens.
Si le volet part dans le mauvais sens, pas de panique. Il suffit d’intervertir les deux fils de commande sur l’interrupteur pour rétablir le bon sens de rotation. C’est l’ajustement le plus courant après un premier essai.
Comment brancher un moteur radio ?
Un moteur radio se raccorde en direct sur l’alimentation. Vous connectez seulement la phase, le neutre et la terre à l’aide d’un connecteur adapté. Il n’y a pas de fil de commande à tirer vers un interrupteur.
Le point de commande est une télécommande, souvent alimentée par pile. Aucun câblage de commande n’est donc nécessaire. Après la mise sous tension, vous appairez la télécommande au moteur en suivant la notice du fabricant.
Ce câblage plus court explique le succès du radio en rénovation. Il évite de saigner les murs pour passer une ligne d’interrupteur. En revanche, le raccordement à l’alimentation doit rester conforme aux règles de l’art, sur un circuit dédié.
Quelle protection électrique la norme NF C 15-100 impose-t-elle ?
La norme NF C 15-100 impose un circuit dédié pour les volets roulants. Ils ne peuvent pas être raccordés sur un circuit d’éclairage existant. Ce point est une obligation, pas une simple recommandation.
Côté câble, une ligne en 1,5 mm² se protège par un disjoncteur de faible calibre, souvent 10 A et au maximum 16 A. La norme n’impose pas une valeur unique : le calibre se choisit selon la puissance des moteurs installés. Une section de 2,5 mm² correspond, elle, à un disjoncteur de calibre supérieur.
Le nombre de volets par disjoncteur a aussi ses limites. Sur un disjoncteur de faible calibre, on limite le nombre de volets raccordés pour éviter les déclenchements répétés. Reportez-vous à la puissance des moteurs et à la notice du fabricant.
Enfin, brancher un volet roulant sur une simple prise de courant est déconseillé. Le raccordement doit se faire sur un circuit dédié, conformément aux règles de l’art. C’est une question de sécurité et de conformité.
Quelles précautions de sécurité avant de brancher ?
Coupez toujours le disjoncteur dédié avant d’intervenir. Vérifiez ensuite l’absence de tension avec un multimètre ou un vérificateur d’absence de tension. Ne vous fiez jamais au seul interrupteur pour couper le courant.
Manipulez les fils hors tension et protégez les conducteurs dénudés. Un fil de commande mal isolé peut créer un court-circuit à la remise sous tension. Un ruban isolant ou un connecteur adapté règle ce risque.
Après le raccordement, procédez dans l’ordre. Contrôlez d’abord l’absence de court-circuit. Remettez ensuite le courant, puis testez le sens de montée et de descente. Ce contrôle final évite de laisser une erreur passer inaperçue.
Le branchement électrique touche à un domaine réglementé. En cas de doute sur l’état du moteur ou de la ligne, un diagnostic de panne moteur par un professionnel reste la solution la plus sûre.
Quelles erreurs de branchement éviter ?
L’erreur la plus fréquente est l’inversion des deux fils de commande. Le volet descend alors au lieu de monter. Le correctif est simple : on intervertit les deux fils de commande sur l’interrupteur.
Deuxième erreur classique : oublier de couper le courant avant de brancher. Ce geste expose à un risque d’électrocution et de court-circuit. Il doit devenir un réflexe systématique.
Retour de terrain
Lors d’une rénovation en copropriété, un bricoleur avait raccordé son moteur filaire sans repérer les fils de commande. Le volet fonctionnait, mais montait quand il appuyait sur « descente ». L’inversion des deux fils sur l’inverseur a suffi à corriger le sens, sans toucher au moteur. Une vérification du code couleur en amont lui aurait fait gagner une heure.
Troisième erreur : négliger la protection dédiée. Un volet greffé sur un circuit d’éclairage n’est pas conforme à la norme NF C 15-100. La reprise du câblage devient alors nécessaire.
Questions fréquentes
Un volet roulant doit-il être protégé par un interrupteur différentiel ?
Oui. En plus du disjoncteur dédié, la norme NF C 15-100 demande une protection différentielle 30 mA sur le circuit. Un différentiel de type AC convient pour un volet roulant.
Peut-on commander un volet roulant avec un simple interrupteur va-et-vient ?
Techniquement oui, car les fins de course coupent l’alimentation du moteur. Mais un va-et-vient n’offre pas d’arrêt intermédiaire. Un inverseur dédié (montée, arrêt, descente) reste plus adapté.
Faut-il régler les fins de course après avoir branché le moteur ?
Souvent oui. Une fois le câblage fait, la butée haute et la butée basse peuvent demander un réglage. La procédure dépend du fabricant : reportez-vous à la notice de votre moteur.
Le moteur bourdonne mais ne bouge pas : est-ce un défaut de câblage ?
Pas forcément. Un bourdonnement signifie que le moteur est bien alimenté. Si rien ne tourne, la cause vient souvent du condensateur ou d’un blocage mécanique, plutôt que du raccordement.
Comment tester un moteur de volet roulant au multimètre ?
On vérifie la continuité du bobinage en position ohmmètre. Sur un moteur filaire, on contrôle aussi le condensateur au capacimètre. Une valeur nulle ou incohérente signale une pièce hors service.
Le fil de terre est-il vraiment indispensable ?
Oui. Le conducteur vert-jaune participe à la sécurité électrique exigée par la norme. On ne supprime jamais la terre lors d’un branchement de moteur de volet roulant.
Faut-il un câble de 1,5 ou de 2,5 mm² ?
Le 1,5 mm² convient à la plupart des installations de volets. Le 2,5 mm² s’emploie pour des lignes plus longues ou plus chargées, avec un disjoncteur de calibre supérieur.
Un moteur radio doit-il quand même être protégé au tableau ?
Oui. Même sans interrupteur mural, le moteur radio se raccorde sur un circuit dédié, avec disjoncteur et différentiel. L’absence de fil de commande ne dispense pas des protections.
Peut-on brancher un moteur de volet roulant sans neutre ?
Non. Le neutre (fil bleu) est indispensable au fonctionnement du moteur et se raccorde directement à lui. Sans neutre, le moteur n’est pas alimenté correctement.
Le moteur ne réagit que dans un seul sens : d’où vient le problème ?
Le plus souvent d’un fil de commande mal raccordé ou d’une borne desserrée sur l’inverseur. Coupez le courant, puis vérifiez le raccordement des deux fils de commande.
En résumé
Le branchement d’un moteur de volet roulant repose sur une règle simple : 4 fils pour le filaire, 3 fils pour le radio. La phase transite par l’interrupteur sur un moteur filaire, tandis que le radio se raccorde en direct sur l’alimentation.
Deux points ne se négocient pas : la coupure du disjoncteur avant l’intervention et le circuit dédié demandé par la norme NF C 15-100. Le reste est une affaire de repérage des fils et de contrôle du sens.
Si le câblage vous semble hors de portée ou si l’installation demande une reprise complète, vous pouvez faire établir un devis auprès d’un professionnel.
